一、技术名称：大容量高参数褐煤煤粉锅炉技术
二、适用范围：电力行业 燃用褐煤的电站锅炉机组
三、与该技术相关的能耗及碳排放现状
高参数褐煤锅炉是燃煤发电的主设备之一，但由于褐煤的煤化度低、含水率高、低位热值较低，其发电效率远低于普通燃用燃煤的火力发电厂。据统计我国褐煤平均上网标煤耗为335g/kWh，高于我国2013年发电行业平均上网标煤耗321 g/kWh水平。大容量高参数褐煤锅炉的研制和应用能够解决我国褐煤在火电领域利用的难题，大量节省优质的烟煤资源，使我国煤炭资源利用结构更加合理。
此外，高性能高参数褐煤锅炉的开发应用可进一步提高火电机组效率，降低煤耗 和污染物排放，对于优化调整我国火电结构、实现节能减排发挥重要作用。目前
该技术可实现节能量133万tce/a，CO2减排约351万t/a。
四、技术内容
1.技术原理
该技术采用∏型或塔式布置，切圆或前后墙对冲燃烧方式，配中速磨煤机或风扇磨煤机制粉系统的低NOX燃烧技术，利用先进的控制技术根据褐煤锅炉燃料特点实现不同燃料情况下锅炉的稳燃及传热特性。该锅炉技术指标先进，运行安全可靠，能有效降低煤耗和污染物排放，有良好的经济和社会效益。
2.关键技术
（1）炉膛定制设计技术。根据不同种类褐煤煤质特性，制定褐煤燃烧特性判别标准及不同参数褐煤锅炉炉膛选型导则；
（2）与褐煤煤质相适应的锅炉性能监控技术。对进煤特性进行检测，并根据煤质特性调整送风、配风及引风机流量，实现燃烧处于最佳工作点；
（3）大容量褐煤锅炉防结渣、高燃烧效率、低污染物排放设计技术。通过炉膛结构优化设计和温度控制实现炉膛的高效率燃烧，避免炉膛结渣；通过改进配风系统减少局部高温，降低污染物的生成。
3.工艺流程

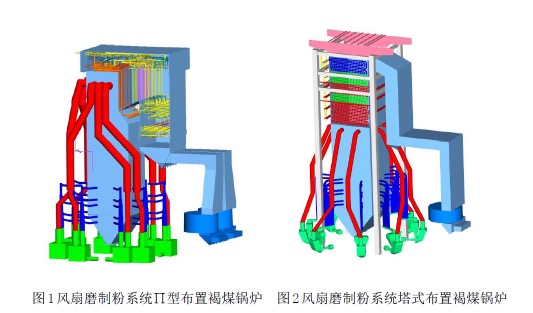

风扇磨制粉系统∏型布置褐煤锅炉和风扇磨制粉系统塔式布置褐煤锅炉示意图分别见图1和图2。两类炉型可根据建设场条件进行选择，在地质条件较好的 场地可以选择塔式布置锅炉，其造价成本低、节约用地，但设备布置高度较高；在地质条件不满足塔式布置要求的情况下可以选择∏型布置锅炉。
五、主要技术指标
670MW超临界塔式褐煤锅炉：
1.锅炉热效率：91.8%；
2.过热器出口蒸汽压力：25.4Mpa.g；
3.过热器出口温度：571℃；
4.NOX排放量：＜400mg/Nm。
六、技术应用情况
该技术已获得国家发明专利5项，实用新型专利23项，软件著作权2项。目前已累计完成和正在设计的大容量高参数褐煤锅炉共计151台，已在国内市场推广应用10余台套，出口印度、菲律宾、老挝等国共计20台套。
七、典型用户及投资效益
典型用户：华能电力、大唐电力等
典型案例1
案例名称：吉林九台670MW超临界塔式褐煤锅炉
技术提供单位：哈尔滨锅炉厂有限责任公司
建设规模：2台670MW超临界塔式褐煤锅炉。建设条件：项目周边拥有丰富的褐煤资源。主要技改内容：新建超临界褐煤锅炉系统。项目投资额约2.2亿元(仅锅炉），建设期限为2年。2台机组每年节约标准煤29.5万t，年减排78万tCO2。年节能效益达1.47亿元，投资回收期约为1.5年。
典型案例2
案例名称：内蒙古伊敏600MW超临界褐煤锅炉
技术提供单位：哈尔滨锅炉厂有限责任公司
建设规模：2台600MW超临界褐煤锅炉。建设条件：项目周边拥有丰富的褐煤资源。建设期限为2年。项目投资额约2亿元(仅锅炉）。2台机组每年可实现节能21.6万tce，年碳减排量57万tCO2。2台机组每年可实现经济效益1.1亿元，投资回收期约为1.8年。
八、推广前景和节能潜力
我国拥有丰富的褐煤资源，约为全国煤炭储备的50%。褐煤的高效利用将是我国提高能源利用效率的重要手段。目前大容量褐煤锅炉市场需求旺盛，具有非常广阔的应用前景。预计到未来5年，该技术的推广比例可达到30%，项目总投资约30亿元，推广应用30台套，可形成年节能能力达400万tce，实现年碳减排能力1050万tCO2。
|
