一、技术名称：烧结多孔砌块及填塞发泡聚苯乙烯烧结空心砌块技术

二、技术所属领域及适用范围：墙体非承重部位外围护墙及内隔墙

三、与该技术相关的能耗及碳排放现状

目前，我国每年城乡新建房屋建筑面积近20亿m2，其中80%以上为高耗能建筑，这些建筑使用的实心粘土砖约4000亿块，每万块标砖的能耗为1tce，在生产过程中浪费了大量的燃料和粘土材料，能耗和生产成本高。目前该技术可实现节能量5万tce/a，CO2减排约13万t/a。

四、技术内容

1.技术原理

在空心砖中填塞聚苯材料，阻断冷热桥，达到良好的保温性能。

2.关键技术

煤矸石掺烧节能技术；空心砖中填塞聚苯材料提高砖的隔热效果。

3.工艺流程

原料配比破碎→加水搅拌陈化→成型→编组码坯→干燥→焙烧→填塞聚苯→打包。

工艺流程图如图1所示。

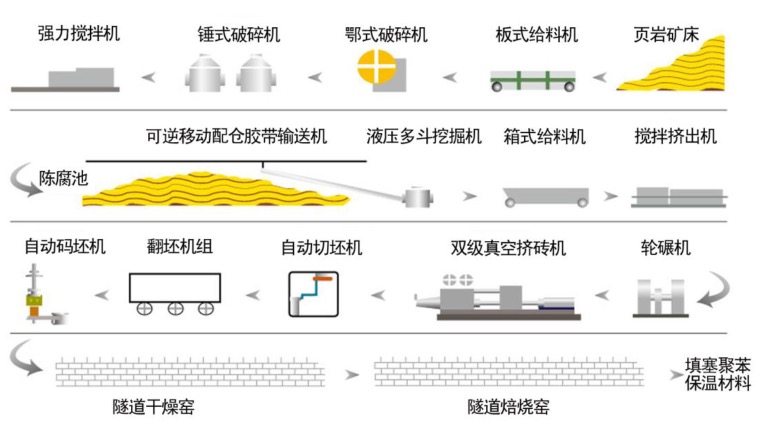

图1  烧结多孔砌块及填塞发泡聚苯乙烯烧结空心砌块生产流程图

五、主要技术指标

每块砖消耗2.5kg混合料（页岩料和煤矸石），240×260×90产品导热系数部分填充为0.48，全部填充为0.35，耐火等级183分钟。砌体强度达到MU3.5MPa以上，密度等级符合800级要求。

六、技术鉴定、获奖情况及应用现状

该技术已经过国家建筑工程质量检测中心、天津质量监督检测第二十一站、天津建筑节能质量检测站三个部门的抗压、冻融、放射性、耐火、泛霜、吸水率、隔 声、阻热等项检测，认定其各项指标均符合国家相关标准，已获国家专利证书。目 前已在京津地区大面积使用。

七、典型应用案例

典型用户：天津国环页岩制品有限公司

技术提供单位：中节能国环新型材料公司

建设规模：年产烧结多孔砌块及填塞发泡聚苯乙烯烧结空心砌块6000万块标砖。 主要技改内容：利马高科窑温监控系统、新建保温车间、真空挤出机四泥条机口改 造。主要设备包括电热偶、水分子监测仪、真空挤出机双泥条机口和芯架。节能技改投资额5000万元，建设期12个月。每年可节能3000tce，年节能经济效益800万元，投资回收期6年。

八、推广前景及节能减排潜力

烧结多孔砌块及填塞发泡聚苯乙烯烧结空心砌块，不但在生产过程中大幅减少了能源消耗，而且在作为墙体材料的使用过程中，能降低建筑的能耗。该产品砌筑的墙体能满足所有建筑三步节能要求，推广前景广阔，节能潜力巨大。预计未来5年，可替代约100亿块标砖的粘土砖，年节能能力可达50万tce，减排能力132万tCO2/a，节能总投资约20亿元。
