一、技术名称：中央空调全自动清洗节能系统

二、技术所属领域及适用范围：建筑行业各种建筑楼宇及工业厂房所有的水冷式中央空调热交换器均可通用

三、与该技术相关的能耗及碳排放现状

目前，全国约有250万台大型中央空调。预计到2020年，中央空调全自动清洗节能系统技术推广率达到10%，约有25万台中央空调可进行改造，总投资64亿元，年节能能力约400万tce，预计CO2减排能力1056万t/a，同时减少5000万t高浓度有害污水排放（每台平均排污200 t）。目前应用该技术可实现节能量40万tce/a，CO2减排约106万t/a。

四、技术内容

1.技术原理

将软质特殊球送入冷凝器，对冷凝管道进行固定频率地自动反复擦洗，确保冷凝管壁始终处于无任何结垢的干净状态下运行，以达到节能目的。

2.关键技术

（1）利用中央空调冷却循环水的自身动力，将具有擦洗功能的特殊球自动送入空调冷却系统中，对冷凝管壁进行自动擦洗。

（2）完成擦洗的特殊球从冷却系统中送回系统外的球注入器中作自我清洗动作，并自动排除出脏水。

（3）采用全物理方式36次全自动清洗冷凝管道。

3.工艺流程

工艺流程如图1所示。

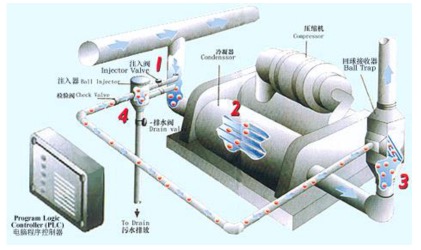

图1 中央空调全自动清洗节能系统技术原理图

（1）电脑程序控制器启动清洗循环，将注射阀门打开，控制特殊球进入冷凝器循环系统；

（2）尺寸比管道稍大的软质材料制成的特殊球通过冷凝器，将冷凝器管壁上的水垢和污垢带走；

（3）特殊球通过冷凝器后，被回收器接收；

（4）电脑程序控制器打开排水阀门，球自动回到球注入槽，槽中的水自动将特殊球进行清洗、排污、排水阀门关闭，完成一次循环。遵此电脑程序每天进行36次循环清洗。

五、主要技术指标

1.无需化学水处理，减少化学水处理产生严重污染排放；

2.中央空调冷凝器的热交换率提高20%-50%；

3.中央空调节省10%-30%电能；

4.使中央央空调的趋近温度保持在0.5-1.2之间，长期保持设计的最佳效果；

5.全自动管理运行，无需专人监管，无需另加动力源，并可控制清洗次数。

六、技术鉴定、获奖情况及应用现状

该技术荣获2008年上海国际节能减排博览会获创新奖证书、第四届国家专利技术优秀发明一等奖、第五届国家科技成果进步奖一等奖。

七、典型应用案例

典型用户：北京国贸中心大厦

技术提供单位：福建柏德环保有限公司

主要技改内容：2台450冷吨、2台500 冷吨、2台1100冷吨中央空调节能技术改造。主要技改设备：中央空调全自动清洗系统。节能技改投资额100万元，建设期10天。每年可节能546tce，年节能经济效益（累计开机5000小时）万元，投资回收期5个月。

八、推广前景及节能减排潜力

预计未来5年，中央空调全自动清洗节能系统技术推广率达到5%，约有25万台中央空调可进行改造，总投资32亿元，年节能能力约200万tce，预计CO2减排能力528万t/a。
