一、技术名称：磁悬浮变频离心式中央空调机组技术
二、技术所属领域及适用范围：本产品为大型离心式中央空调系统，适用各种建筑空调:地铁、办公写字楼、酒店、学校、机场和工艺冷却等场所
三、与该技术相关的能耗及碳排放现状
1.普通离心式中央空调满载能效一般在5.5 左右；IPLV在7 左右；能效低消耗大量能源。
2.普通离心式中央空调能量调节负荷一般为30%-100%之间；低负荷存在喘振风险；运行过程中为避免喘振需要额外消耗能源。
3.普通离心式中央空调噪音一般在80 分贝，存在严重噪音干扰和振动；需要额外进行降噪和减震处理；
目前应用该技术可实现节能量4万tce/a，CO2减排约11万t/a。
四、技术内容
1.技术原理
利用直流变频驱动技术，高效换热器技术，过冷器技术，基于工业微机的智能抗喘振技术，提高离心式中央空调的运行效率和性能稳定性，从而实现节能目的。
2.关键技术
（1）磁悬浮无油运转技术，运行完全无摩擦，无机械损耗，比常规机组寿命提高1倍；无油运行，省去复杂润滑油系统，机组能效提高15%；
（2）全直流变频技术，实现负荷变化与机组完全匹配，实现10%-100%负荷自由调节，实现超高部分负荷能效；
（3）高效换热器技术，通过CFD 模拟验证，获得换热器管群换热最优，降低传热温差，提高能效；
（4）双级压缩机补气增焓+过冷器技术，充分发挥双级压缩效果，利用独立过冷器提高冷媒过冷效果，提高单位冷媒制冷能力；
（5）基于工业微机的智能抗喘振技术，利用工业级控制器实时采集压缩机运行状态，调整转速与IGV，确保机组稳定可靠运行。
3.工艺流程
工艺流程见图1所示。

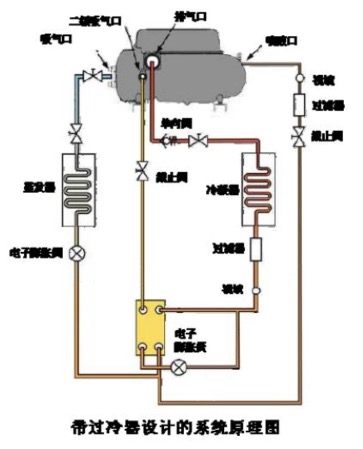

图1 系统原理图
低温低压制冷剂经膨胀机构节流降压后，进入水交换器（蒸发器）中蒸发吸热，从空气（水）中吸收大量的热量；蒸发吸热后的制冷剂以气态形式进入压缩机，被压缩后，变成高温高压的制冷剂（此时制冷剂中所蕴藏的热量分为两部分：一部分是从空气（水）中吸收的热量Q2，一部分是输入压缩机中的电能在压缩制冷剂时转化成的热量Q1；被压缩后的高温高压制冷剂进入热交换器（冷凝器），将其所含热量（Q1+Q（2）释放给进入热换热器中的冷却水，冷却水被加热后，经过冷却塔冷却，再进入热交换器（冷凝器）。放热后的制冷剂以液态形式进入膨胀机构，节流降压如此不间断进行循环。磁悬浮离心式冷水机组主要由磁悬浮离心压缩机、壳管式冷凝器、满液式蒸发器、电子膨胀阀、经济器及其电控系统组成。
五、主要技术指标
1.机组的综合能效比(IPLV)11.1；
2.机组最大cop26；
3.机组启动电流2A。
六、技术鉴定、获奖情况及应用现状
2009年6月通过山东省科技局的专家评审，处于国际领先水平；2009年12月山东省科技局的专家评审：处于世界同类产品国际领先水平；中国轻工业联合会科技进步三等奖；山东省科学技术进步奖。产品经过试验检测,各项性能指标均高于国际水平,且性能稳定可靠,结构合理。首批产品于2007 年应用于深圳招商地产项目，目前已经稳定运行5年时间，经过客户和环境的双重检验。
七、典型应用案例
典型案例1
案例应用单位：凯芙建国酒店
技术提供单位：青岛海尔空调电子有限公司
建设规模：占地面积90000㎡，建筑面积19860㎡。新建五星级酒店项目，其中客房面积为9440㎡，餐饮商务面积10410㎡，豪华客房、标准客房以及套 房172间。主要技改内容：空调制冷主机和冷却水系统。主要设备：LSBLX300/R4(BP)机组2台。节能技改投资额300万元，建设期1年。年节能经济效益为15.79万元，投资回收期约2.98年。
典型案例2
案例应用单位：南海意库3#办公楼项
技术提供单位：青岛海尔空调电子有限公司
建设规模：该项目主体为五层，总建筑面积21960m2，其中空调面积15600m2。主要技改内容：空调制冷主机和冷却水系统。主要设备：LSBLX360/R4(BP)
1 台。节能技改投资额100万元，建设期1年。年节能经济效益为10.46万元，投资回收期约1.91年。
八、推广前景及节能减排潜力
国家能源政策是节能和新能源开发、再生能源利用并重。因此，高能效技术的推广应用在我国具有极大的现实意义和广阔的发展前景。大型地铁、办公写字楼、酒店、学校、机场和工艺冷却等场所的招标均要求节能，预计未来5年，直流变频离心式中央空调机组在离心式中央空调的占比会提高到10%；总计投入在5亿元，预计节能39万tce，减少二氧化碳排放102万t。
|
