三相异步电动机的启动特性
来源:互联网 时间:2007-8-8 9:20:38
用手机浏览
启动转矩:
常见的启动方式:
直接启动(全压启动)
电阻或电抗器将压启动
Y-△将压启动
自耦变压器将压启动
延边三角形启动

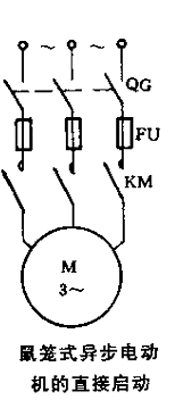

4.5.1 直接启动
所谓直接启动,就是将电动机的定子绕组
通过闸刀开关或接触器直接接入电源,再额定下启动,
如图示。由于直接启动的启动电流很大,因此,在什么
情况下才允许采用直接启动,主要取决于电动机的果农
功率与供电变压器的容量之比值。
直接启动因无需附加设备,且操作和控
制简单、可靠、所以,在条件允许的情况下应尽量采用
,考虑到目前在大中型厂矿企业中,变压器的容量已经
足够大,因此,绝大数中,小型鼠笼式异步电动机都采
用直接启动。

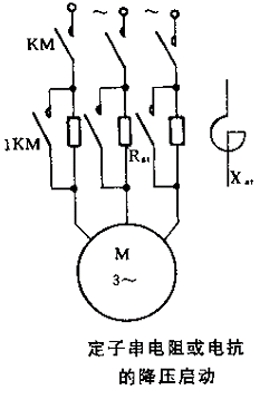

4.5.2 电阻或电抗器降压启动
异步电动机采用定子串电阻或电抗器的降
压启动原理接线图如图示。启动时,接触器1KM断开,
KM闭合,将启动电阻RST串入定子电路,时启动电流减
小;待转速上升到一定程度后再将1KM闭合,RST被短接
,电动机接上全部电压而趋于稳定运行。
这种启动方法的缺点是:
启动转距随定子电压的平方关系下降,其机械特
性见图示,故它只适用于空载或轻载启动的场合。
不经济,在启动过程中,电阻器上消耗能量大,
不适用于经常启动的电动机,若采用电抗器代替电阻器
所需设备较贵,且体积大。
