| 用途 |
| |
LW5系列万能转换开关适用于交流50Hz，额定工作电压500V及以下，直流电压至440V的电路中转换电气控制线路（电磁线圈、电气测量仪表和伺服电动机等），也可直接控制5.5kW三相鼠笼型异步电动机的起动、可逆转换、变速等。产品符合标准GB 14048.5. |
| |
|

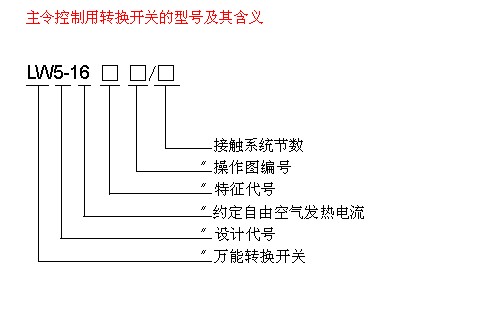

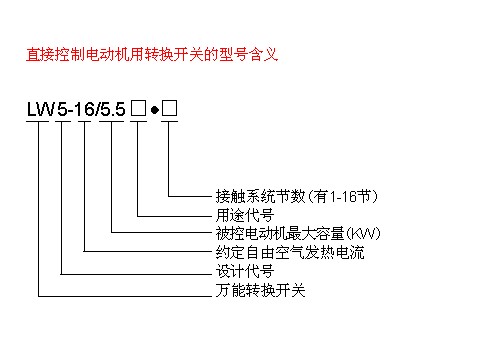

产品型号及其含义 |
 |
 |
| 用途代号： |
| |
Q1、Q2-直接起动
N-可逆转换
S-双速电动机变速
SN-双速电动机变速可逆
LW5系列万能转换开关 |
| |
| 分类 |
| |
一、按用途分
１、主换控制用转换天关、 ２、直接控制5.5KW电动机用转换开关
二、按操作方式分
１、定位型 ２、自复型

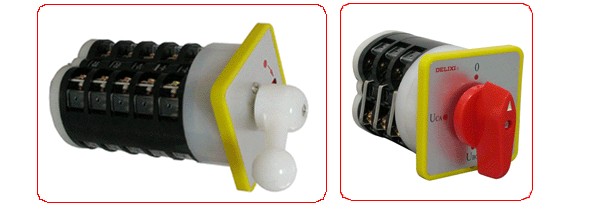

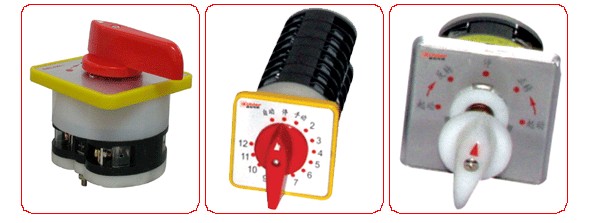

三、按操动器外形分
１、旋钮式 ２、球形捏手式
四、按操作方式与操动器位置组合如表所示 |
| |
| 操作方式 |
特征代号 |
操动器位置 |
| 自复型 |
A |
|
|
|
|
|
0° |
45° |
|
|
|
|
|
| B |
|
|
|
|
45° |
0° |
45° |
|
|
|
|
|
| 定位型 |
C |
|
|
|
|
|
0° |
45° |
|
|
|
|
|
| D |
|
|
|
|
45° |
0° |
45° |
|
|
|
|
|
| E |
|
|
|
|
45° |
0° |
45° |
90° |
|
|
|
|
| F |
|
|
|
90° |
45° |
0° |
45° |
90° |
|
|
|
|
| G |
|
|
|
90° |
45° |
0° |
45° |
90° |
135° |
|
|
|
| H |
|
|
135° |
90° |
45° |
0° |
45° |
90° |
135° |
|
|
|
| I |
|
|
135° |
90° |
45° |
0° |
45° |
90° |
135° |
180° |
|
|
| J |
|
120° |
90° |
60° |
30° |
0° |
30° |
60° |
90° |
120° |
|
|
| K |
|
120° |
90° |
60° |
30° |
0° |
30° |
60° |
90° |
120° |
150° |
|
| L |
150° |
120° |
90° |
60° |
30° |
0° |
30° |
60° |
90° |
120° |
150° |
|
| M |
150° |
120° |
90° |
60° |
30° |
0° |
30° |
60° |
90° |
120° |
150° |
180° |
| N |
|
|
|
|
45° |
45° |
|
|
|
|
|
| P |
|
|
|
|
90° |
0° |
90° |
|
|
|
|
| |
| |
| |
| 主要技术参数 |
|
|
| |
| 机械寿命和电寿命 |
| |
机械寿命：100×10 次，操作频率为300次/小时，AC-4时操作频率为120次/小时。
电寿命：AC-15、DC-13时为20×10 ，操作频率为300次/小时。
AC-3时为19.5×10 次，操作频率为300次/小时。
AC-4时为0.5×10 次，操作频率为120次/小时。 |
| |
| 外形尺寸和安装尺寸 |
| 外形尺寸 |
|
|
| |
|
|
| |
