多重传送完全二线式照明控制系统

    多重传送完全二线式照明控制系统为只用两根±24v的信号线将所有开关连成网络，利用脉冲信号进行控制的照明控制系统。该系统可实现系统的简捷化、灵活化，并减轻维护负担。该系统证明，高功能的系统并不需要复杂的配线。目前，该系统作为简捷、高效照明控制的标准被广泛用于办公楼宇。

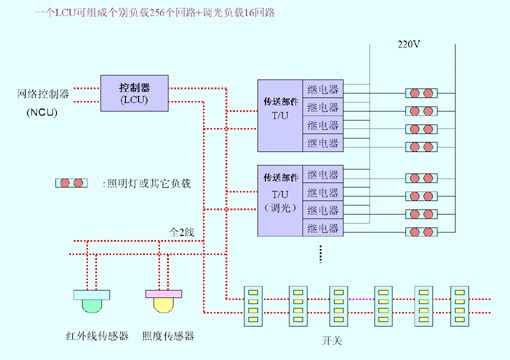

    完全2线式照明控制系统由31个子控制中心组成(最大系统)。LCU是完全2线式照明控制系统中的子控制中心，能控制256个回路个别负载和16个回路的调光负载，按个别、群组、模式、计划或区域控制方式进行控制。一个全2线照明控制系统最大能带动8432〔（256 + 16）* 31〕个回路。

LCU的功能：
1、接受由开关送来的信息，向指定的负载发出ON/OFF命令
2、向NCU发送控制状况或从NCU接受有关控制的命令

控制方式

1、个别控制
    一个回路至少有一个开关，个别控制ON/OFF，开关可设在不同的地方，在不同的地方对同一个负载进行控制。

2、群组控制
    几个回路组合成一个群组，用一个群组开关控制ON/OFF。开关可设在不同的地方，在不同的地方对同一个负载进行控制。也可定时控制。

3、模式控制
    几个回路组合成一个群组，用一个模式开关控制ON，不同的群组，照明成不同的照明景象。模式控制开关只有ON控制作用，而没有OFF控制功能。也可定时控制。

4、计划控制
    按年、日期、时间、星期预先制定的计划操作程序实施控制

5、区域控制
    把整个负载可划分几个区域进行ON/OFF控制。

完全2线式照明控制系统的特点

1． 低能耗、低成本
    利用定时装置和传感装置控制系统。只在需要的时候提供照明，借此实现低能耗、低成本。

2． 设计简单、施工省力
    该系统利用两根无极性信号线进行多重传送，与过去的传统配线相比，大大减少了所需配线的数量。

3． 满足所有照明控制的需求
    根据实际需要进行照明控制，只需触动一个按键，不仅可以开关楼宇内某一个区域的所有照明，而且可以根据场亮要求开关特定的照明。

4． 省设计、省维护
    开关的功能可以在配线完成后设定。因此缩短了从设计、报价、下定单、交货到安装施工等整个过程的时间，而且，系统功能的变更也更快，更容易。

5． 整体成本的降底
    由于房间布置发生变化而需要改变照明控制时无需变更配线。因此，使整体成本得以降低。

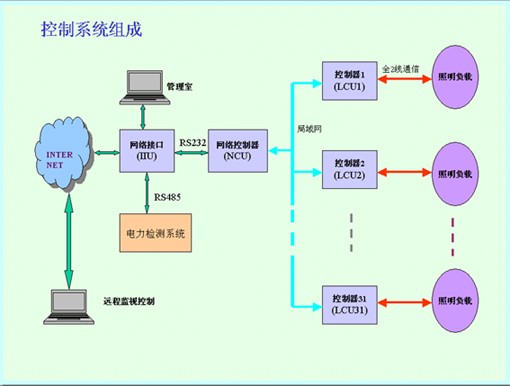

控制系统组成
