一、功率因数校正器(PFC)

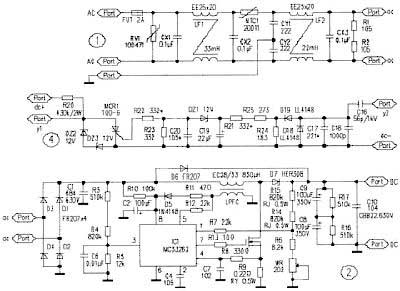

　　MC33262是一款可靠且成本低廉的功率因数校正芯片，其应用电路如图2所示。市电经电源滤波器和整流器得到脉动直流电。电流通过启动电阻R10向C2充电至10V时，IC1开始工作。整流后的直流脉动电压在R5的分压作为取样信号经IC1的③脚输入乘法器。直流输出电压在R6和WR上的分压经①脚输至误差放大器的反相输入端，与2．5V的参考电压比较放大后输出一个直流误差电压，同时也输入到乘法器。通过功率开关MOSFET的电流在源极电阻R9上转换为电压信号，输入到IC1的④脚，并与乘法器的输出电压进行比较。随AC电压从零到峰值正弦地通过，乘法器的输出电压控制IC④脚的阀值，从而使Q1的峰值电流跟踪AC输入电压，致使校正电路的负载呈电阻性。

　　由于MC33262的控制作用，使输入电流紧紧跟随AC电压而变化，呈平滑的正弦波。同时，PFC电路又是一种升压型开关稳压电源，使无极灯的功率和光通量不会随市电电压的涨落而变化。

　　二、电源滤波器

　　EB灯电源的核心部分是一个DC／AC逆变器，它产生2．65MHz的高频功率用以点亮气体放电灯泡，由此会带来电磁干扰(EMI)和抗干扰(EMS)等问题。故EB灯必须满足国标：GB／T18595-2001《一般照明设备电磁兼容抗扰度要求》和GB177430-1999《电气照明和类似设备的无线电骚扰特性的限值和测量方法》。

　　电源滤波器有两种作用：其一，是防止灯电源噪声窜入电力网，干扰其他用电设备；其二，可阻止电力网中的噪声输入灯电源，影响灯的正常工作。其电路如图1所示。

　　电源滤波器是由电感和电容组成的两级式电源滤波网络，所要抑制的频率主要是PFC的工作频率约50kHz和DC／AC开关频率2．65MHz，以及这两个频率的高次谐波。CX1、CX2、CX3也叫X电容。把差模干扰噪声旁路掉。LF1、LF2为共模扼流圈，抑制共模噪声。CY1、CY2也叫Y电容，用于抑制输电线继发的射频噪声。RV1为压敏电阻器，用来吸收尖峰脉冲过电压。在电源电路中串接一个功率型NTC热敏电阻器，能有效地抑制开机时的浪涌电流。R1、R2是X电容的泄放电阻。
