本文介绍了永磁调速器的工作原理，与高压变频器做了比较，并详细介绍了永磁调速器在电厂灰浆泵系统中的应用。通过永磁调速器改造的灰浆泵系统，其节电率达30.86%，振动降低60-85%，电磁辐射远小于运行中的电机产生值。最后得出结论永磁调速简单可靠、绿色节能，必将得到更广泛的应用。
中石化某热电厂的除灰系统分为干除灰和水力除灰两种方式。水力除灰系统有三台离心灰浆泵, 系统布置如图1所示。其中：1#，3#灰浆泵配置相同，电机型号：JS136-4；功率：220kW；供电电压：6kV；额定输出转速：1480rpm；渣浆泵型号：ZM150-H-95；额定流量：290m3/h。2#灰浆泵，电机型号：JS148-6/310；功率：310kW；供电电压：6kV；额定输出转速：987rpm；渣浆泵型号：150Z-95。
灰浆泵系统原设计采用两投一备运行方式。干出灰系统投用后采用一投一备运行方式,实际运行中存在以下问题：
灰浆池进出灰浆量严重不平衡，通过人工观察决定开停电机，导致高压电机启停频繁，系统故障率高。
灰浆泵系统自动化程度低，运行可靠性低。
往灰浆池中注入回水，浪费电能和水资源。
现场环境恶劣，湿度大，粉尘含量高。
灰渣泵磨损大，曾发生过堵转事故。
现场空间狭小，不适宜采用高压变频器。
通过反复论证，最后放弃高压变频器而采用永磁调速器对该灰浆泵系统进行技术改造。

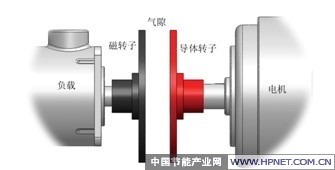

永磁调速器的结构，主要由两部分组成，一部分是安装在负载侧的磁转子，另一部分安装在动力机侧的铜转子，铜转子与动力机转速一致，在运行过程中保持不变。其工作原理：铜转子和磁转子可以自由地独立旋转，当铜转子旋转时，铜转子与磁转子产生相对运动，交变磁场通过气隙在铜转子上产生涡流，同时涡流产生感应磁场与永磁场相互作用，从而带动磁转子沿着与铜转子相同的方向旋转，结果是在负载侧输出轴上产生扭矩，从而带动负载做旋转运动。通过调节永磁体和铜导体之间的气隙就可以控制传递扭矩的大小，从而获得可调整的、可控制的、可以重复的负载转速，实现负载转速的调节。
