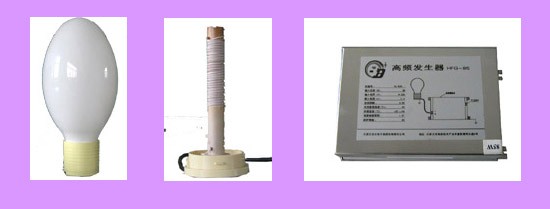

无极灯的组成

　　●高频发生器

　　高频发生器主要包括振荡器、滤波器、整流器、开关器件、匹配网络、驱动线圈和电弧的等效电路。它为耦合器提供一个高频能量来激发和维持灯泡内的气体放电。高频发生器必须有一个很稳定的振荡源和过滤电路，同时，它还有一个高的功率因数和一个低的谐波含量。

　　所有电子元器件都装在一个铝制电源盒里，这有双重功能：屏蔽无线电频率干扰和进行热传导，以保证电子器件的长寿命。高频发生器的输出频率是 2.65MHz。

　　每一种高频发生器必须与同型号灯和耦合器组合配套使用。如果违反了这个基本准则，会毁坏灯的组件或产生电磁干扰。

　　● 耦合器

　　耦合器是把能量从高频发生器经线圈耦合到灯泡内的器件。它由磁芯、高温线、导热棒、绕线架、底座、过渡件和同轴电缆组成。

　　磁芯和高温线的作用是产生高频磁场。通过中间的导热棒，线圈产生的多余的热能和放电通过铝制底座传导到外面。底座有两种功能：一是保证灯泡和耦合器的连接；二是把多余的热传给散热片，这个散热片必须是灯具的一部分。通过螺丝与灯具散热片连接。

　　通过同轴电缆使耦合器和高频发生器相连。同轴电缆与耦合器固定连接，而与高频发生器通过螺钉可拆卸，目的是方便与灯具的连接。

　　铜制导热棒伸到灯泡中心为铁氧体磁芯散热，在绕线架上有两层高温线的线圈：一层输送电流，另一层缠绕在初级线圈当中，但只有一头与线圈相连，这样第二个线圈的电场部分抵消了第一个线圈产生的电场，通过这一方式使公共模式终端电压干扰下降到一个较低的值。

　　● 灯泡

　　灯泡主要是一玻璃灯泡，主要由涂有保护膜和三基色荧光粉的泡壳、内管、汞齐、辅助汞齐等以及灯头组成，内部充有低气压汞和惰性缓冲气体。

　　  在灯泡中间有一玻璃内管，内管里面是耦合器。通过塑料灯头，灯泡与耦合器连接在一起。这两部分的安装一般只需要一次，因为是长寿命灯，安装在灯具上后，不用再拆卸。但有时（例如：工作中或之后，需要换另外一种颜色的灯时），灯泡也需要从耦合器上拆下来，但必须审慎。

　　无极荧光灯中有两种汞齐，主汞齐位于泡壳底部的短管中，一旦灯稳定工作它就提供汞原子。辅助汞齐放置在一个紧贴凹腔的铟网上，并使铟网与放电热接触。一旦通电汞很快从辅助汞齐中蒸发出来，在 10s 内就可以使灯达到 80% 的光输出。而当灯关掉时，铟网快速冷却，收集了灯泡中的大部分汞原子，以准备下次启动。主汞齐确保在一个较宽的温度范围内保持稳定的光输出。辅助汞齐确保输出快速稳定。在荧光粉与泡壳中间涂覆了一层保护膜，点亮 6 万小时后荧光粉的输出维持特性还维持在开始时的 70% 左右。

无极灯的工作原理

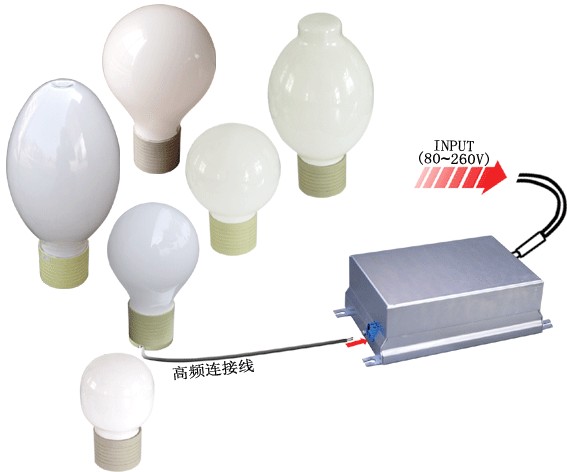

　　无极灯由高频发生器、耦合器和灯泡三部分组成，其工作原理是：将高频电磁场能量以感应方式耦合到灯泡内，使灯泡内的气体被击穿形成等离子体，等离子体受激原子返回基态时，辐射出254nm的紫外线，灯泡内荧光粉受到紫外线激发而发出可见光。

无极灯的技术特点

　　超长寿命
　　采用高频电磁感应耦合方式工作，取消了传统的灯丝和电极，寿命长达6万小时以上，是白炽灯的60倍，节能灯的12倍，高压钠灯的4倍。

　　高效节能
　　发光效率高，可达60Lm/W以上。比白炽灯节能70%以上，比高压汞灯、高压钠灯、金卤灯节能50%以上，具有极低的运行成本和维护成本。

　　绿色环保
　　采用固态汞齐和无铅玻璃，且使用的材料98%以上都可以循环利用，特别符合世界环保要求。

　　高显色性
　　显色指数达80以上，采用优质三基色荧光粉，颜色不失真。

　　电磁兼容
　　符合GB17743-1999标准。

　　宽电压工作
　　电压在185V-255V可正常工作。

　　无频闪、光衰小
　　工作频率为2.65MHz, 国际通用。光线稳定，消除人眼疲劳，有益视力健康，是真正的“绿色照明”。2000小时光通维持率为92%，光衰仅8%；20000小时后光通维持率可达80%。目前市场上其它的节能灯，2000小时光衰为30%。

　　瞬时启动再启动
　　启动和再启动时间均小于0.5秒，完全消除了灯丝启动的弊端，即开即亮，适合各种环境和场所照明。开关达3万次以上，安全无故障。

　　适应温度范围大
　　采用汞合金技术，无灯丝预热，在-40°C-50°C范围内，均可正常启动和工作。

　　高频率因数、高可靠性
　　功率因数可高达95%以上，减少了无功消耗，节能降耗效果显著。采用了电磁感应、高频触发和独特的灯泡制作工艺，使整灯的可靠性极高，真正实现无人照管，免维护。

　　防震性能好，特别适用于防爆场所
　　因为无极灯无灯丝、电极，所以点灯位置任意，防爆性能优越。采用电磁发光原理，并且是低气压放电灯，所以电能转化为光能的效率极高。灯泡点燃时表面温度低，灯泡破碎时安全性好，非常适用于防爆场所。无极灯的许多指标已超过目前的HID产品。

无极灯电参数

无极灯电参数

无极灯光参数

无极灯与其它光源参数值比较

无极灯与国外同类产品主要技术指标比较

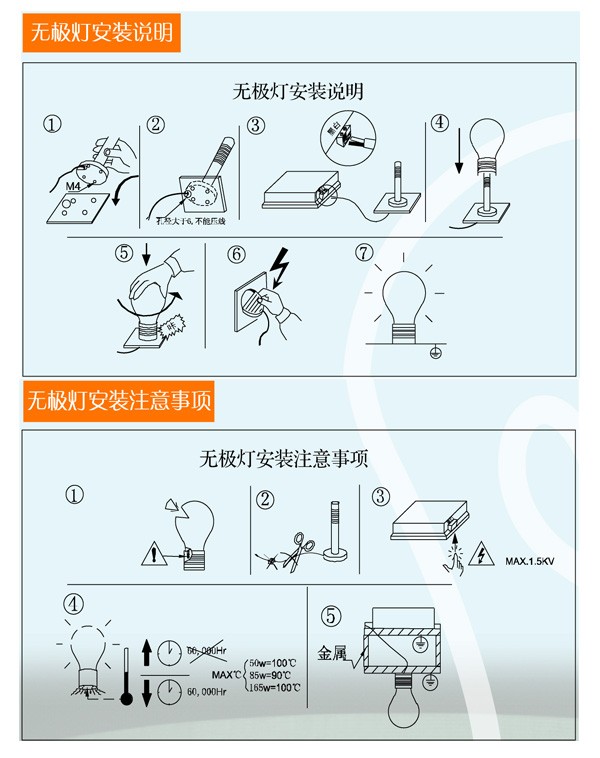

无极灯的安装、使用要求

● 高频电源的使用、安装要求

1 ）必须与本公司生产的同功率无极荧光灯配套使用；
2 ）工作时环境温度不得超过 50 ℃ ；
3 ）必须与无极荧光灯灯泡正确连接后，方可接通电源；
4 ）输出端电压约 1Kv, 在工作状态下严禁触摸；
5 ）高频电源应独立安装在金属散热板上；安装在灯具内，应确保高频发生器处于良好散热状态；
6 ）电源线应与同轴电缆和灯泡隔离开（最小 10cm ），如果不可能完全隔离，建议用接地金属外壳来屏蔽；
7 ）在所有电线中避免环线；
8 ）一般来讲， 100 ， 000 次的开关是足够的，超过这个数，就会影响到高频发生器的寿命；

● 灯泡的使用、安装要求

1 ）灯泡不允许在无散热器的条件下长时间使用，长期的使用会导致寿命缩短，严重时不能正常工作；
2 ）耦合器最好装在不小于 250 × 250 × 1.5mm 等效面积的铝板上，或其它金属材料上，必须用 4 个螺钉，螺钉必须由电镀铁或其它耐腐蚀材料制成；它的作用是散发灯泡内积累的热量，以确保灯泡底座的温度小于 90 摄氏度，使灯泡处于较佳的温度范围；
3 ）灯泡的引线不允许减短或加长，它会破坏高频电源与灯泡的阻抗匹配，造成效率下降或损坏；
4 ）高频电源发生器与灯泡不可安装在同一块金属散热板上，应分开独立安装。如果条件不具备必需装在一块金属体内 ( 如路灯，泛光灯等 ) ，在这种条件下，应把高频发生器与灯泡的距离拉开，相隔尽量的远，确保耦合器处于良好散热状态；如灯具是密闭的，建议把高频发生器的上盖去掉，以利更好的散热；
5 ）耦合器同轴电缆与高频发生器输出端相连时，注意不要接反，且不得随意加长、剪短或损坏；
6 ）灯泡点亮或刚熄灭时，不应用手直接触摸灯泡，以免给您带来不适。
为了达到无极荧光灯的使用要求，请参照以下条款进行无极荧光灯灯具的设计，使用和安装。

● 一般设计要求
1 ）总体设计应达到国家或行业对灯具的通用要求和“ 3C ”认证的要求；
2 ）应达到道路照明灯具在安全、防护等级方面的通用技术要求；
3 ）灯具出光率大于 75% ；

●  特殊设计要求
1 ）灯具应设计有分别放置 高频发生器与光源的电器室和光源室；
2 ）电器室和光源室应相互隔热，以保证电器室和光源室之间的热量不相互传递；
3 ） 无极荧光灯在灯具中正常燃点时（光源表面温度小于 110 ℃ ），要求光源室温度不得超过 80 ℃ ，电器室温度不得超过 60 ℃ ；
4 ）无极荧光灯在灯具中正常燃点时，为保证耦合器底座温度不超过 90 ℃ ，要在耦合器底座处设计散热装置；
5 ） 高频发生器的固定方式要便于拆卸；
6 ） 耦合器底座及高频发生器外壳必须与灯具接地装置相连；
7 ）灯具周围的空气必须能自由流动；
8 ）灯具材料的选择、形状及位置都对灯泡的照明效果有影响：
如果太多的光反射到灯泡上，会提高灯泡的工作温度，导致光输出下降。原因是主汞齐的温度会升高。建议把灯头放在反射器后；
如果汞齐处的温度太高，建议在灯头与反射器间留一空隙，使空气能流动，产生自然抽风的效果。

● 灯具安装要求
1 ）用户使用本公司光源产品时，必须采用本公司提供或认可的灯具，否则，因灯具选择不当无极荧光灯出现故障本公司概不负责；
2 ）灯泡与灯具的固定装置必须连接牢固，紧密接触，以保证散热良好；
3 ）灯泡、高频发生器在安装时应分别按要求接地；
4 ）无论使用何种灯具，灯具外壳必须接地。
